SINEXCEL AHF (FILTRO DE ARMÓNICOS ACTIVOS)
CONTROL DE ARMÓNICOS EN SISTEMAS DE ENERGÍA ELECTRICA
IEEE 519
- Garantizar un funcionamiento seguro.
- Mejora en la eficiencia energética.
- Control de armónicos en sistemas de energía eléctrica.
ARMÓNICO DE COMPENSACIÓN DINÁMICA
El filtro armónico activo Sinexcel puede realizar una compensación armónica del 2 ° al 50 °, los clientes pueden establecer la relación de compensación selectivamente, la corriente de compensación de salida sigue la variación armónica del sistema, dedicada a la calidad de la energía verde.
Las diferentes cargas generan una variedad de contenido armónico que cambia dinámicamente durante las diferentes condiciones de trabajo.
SINEXCEL - PIONERO

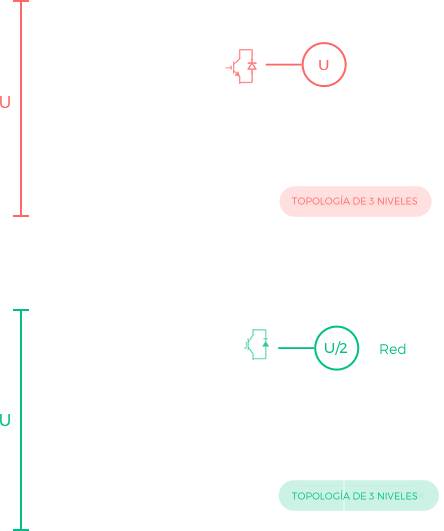

TOPOLOGÍA DE 3 NIVELESUn nivel de salida más, menos corriente de rizado
• La forma de onda PWM de salida es más similar a la onda sinusoidal, mejor efecto de compensación armónica.
• Se reduce el volumen del filtro LCL, lo que resulta beneficioso para el diseño del módulo AHF.
• Menos pérdidas de inductancia, mejorando la eficiencia del sistema.
• La tensión de tensión soportada IGBT se reduce a la mitad, reduce efectivamente la pérdida de conmutación.
• Menos pérdida de conmutación de IGBT, más margen térmico, mayor frecuencia de conmutación.
ARMÓNICO DE COMPENSACIÓN DINÁMICA
DISEÑO DE CONDUCTO DE AIRE INDEPENDIENTE

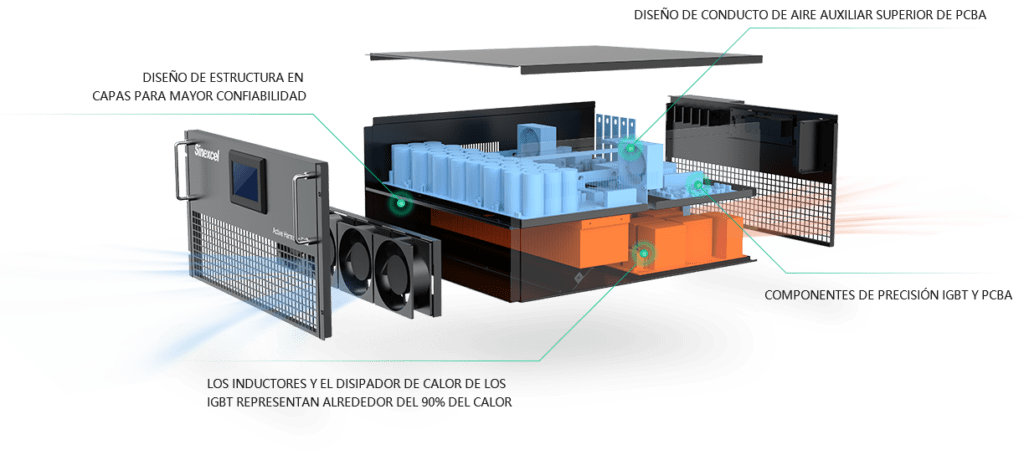

El diseño de la capa superior e inferior, el disipador de calor y el inductor IGBT, que representan la mayor parte del calor de AHF, se concentran en la capa inferior, lo que fuerza el enfriamiento del aire, la disipación de calor rápida y no afecta la PCBA superior
Diseño de conducto de aire auxiliar de PCBA superior, expansión del canal de disipación de calor, disipación de calor de gran angular.
sinexcel – pionero
DISEÑO MODULAR
DISEÑO MODULAR

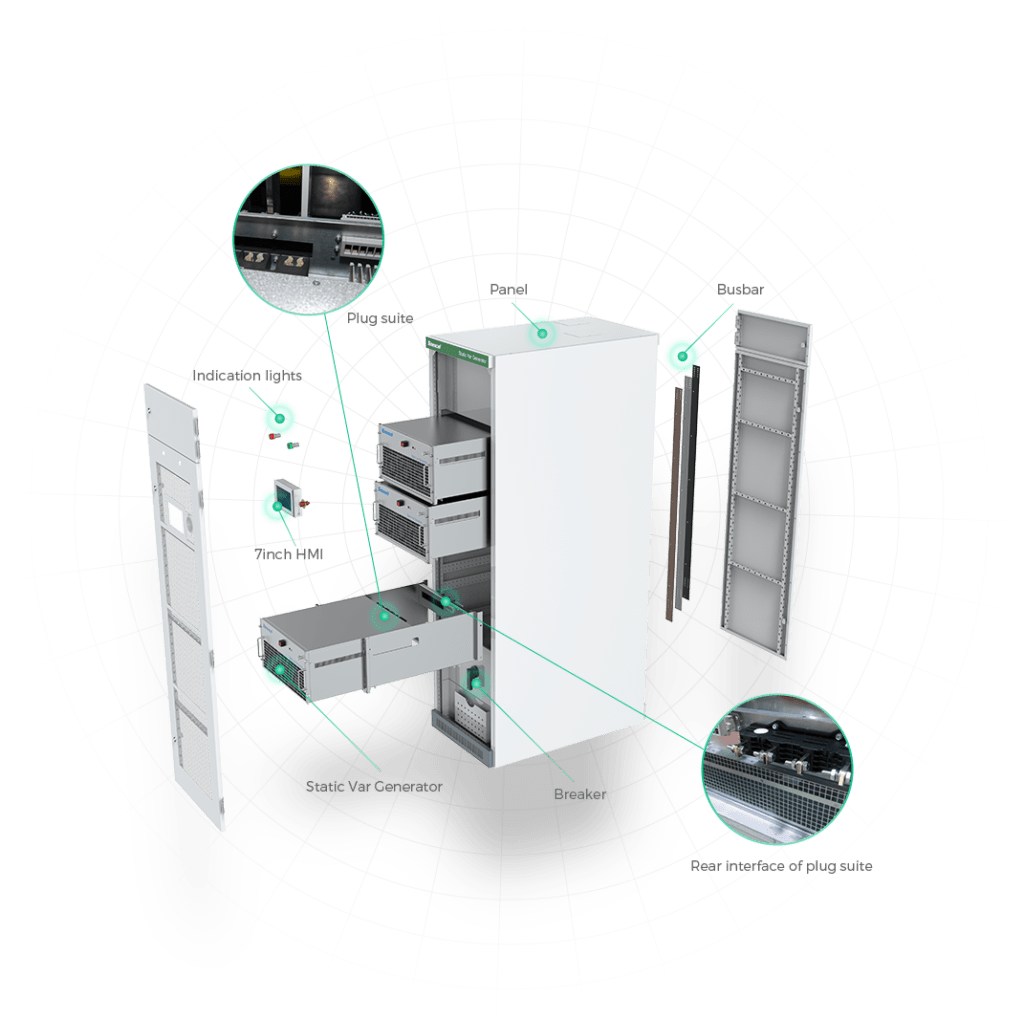

Ayude a los clientes a construir su propio gabinete de enchufes Sinexcel puede ofrecer una unidad AHF con conjunto de enchufes, sistema de monitoreo, luces indicadoras de alarma, luego el cliente puede construir su propio gabinete de enchufes en el sitio. Enchufe el gabinete, sin cableado, fácil de integrar y reemplazar la unidad, una solución más conveniente y rentable para nuestros clientes.

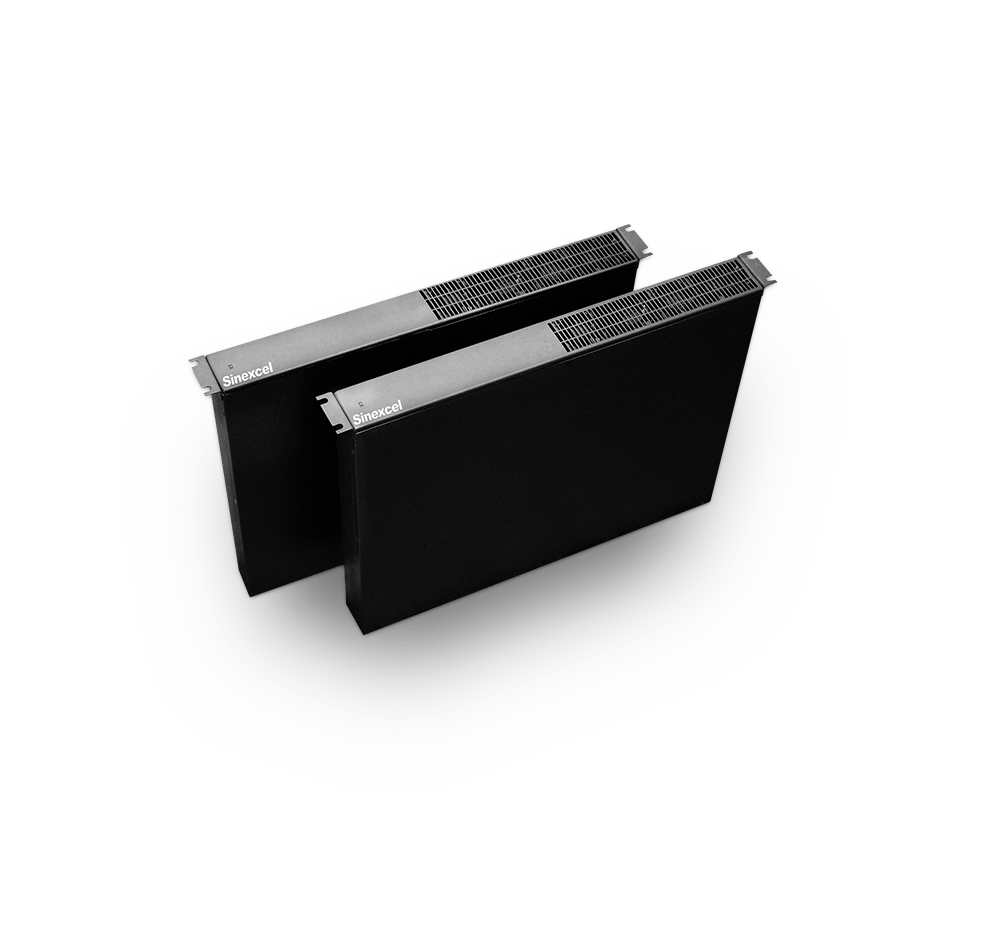

SINEXCEL BLADE AHF
Configurado con control WIFI, se puede acceder a las condiciones de trabajo y las interfaces de configuración por teléfono móvil, pad, computadoras.
El diseño extremadamente delicado y compacto lo hace más adecuado para aplicaciones comerciales, conveniente para integrarse en el armario de oficinas, incluso cafeterías.
Basado en el diseño de carbono MOSFET-Silicon, el armónico de 2ed a 61st se puede compensar completamente con una frecuencia de conmutación de hasta 90 KHz, de manera rápida y confiable.
Capacidad: 5A / 10A / 15A
Voltaje: 400 V (228 V ~ 456 V)
Peso: 4.98 Kg
Rango de compensación de armónicos: 2-61 th
Dimensión: 410 * 340 * 45 (montado en cabinete) 410 * 45 * 340 (montado en pared)
Monitoreo: WIFI / LED / HMI de 7 pulgadas
Método de cableado: 3P3W / 3P4W (misma unidad)
Frecuencia de conmutación: promedio de 50 KHz, hasta 90 KHz
Frecuencia nominal: 50 Hz / 60 Hz (rango de detección automática: 45 Hz ～ 62,5 Hz)

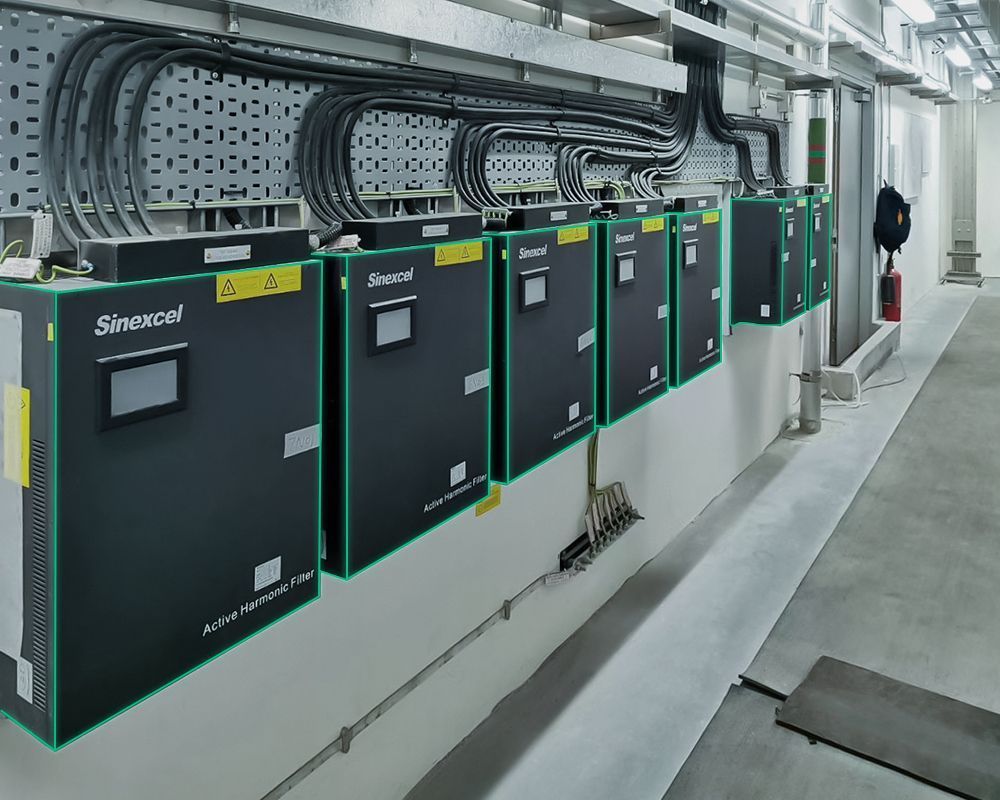

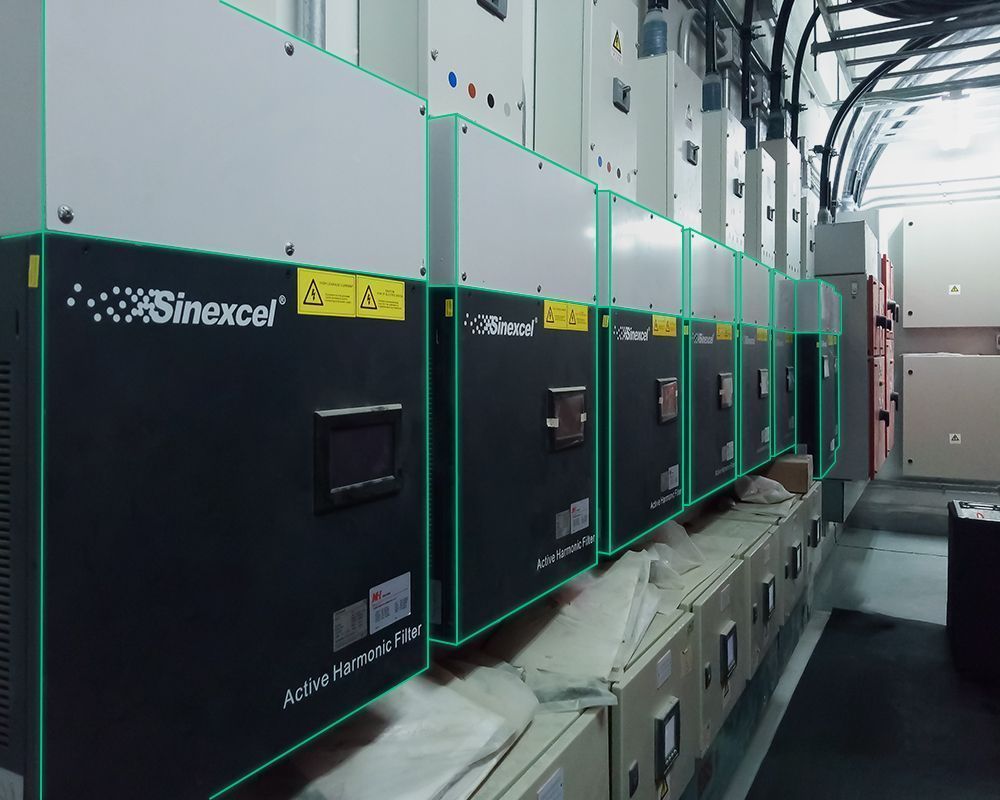

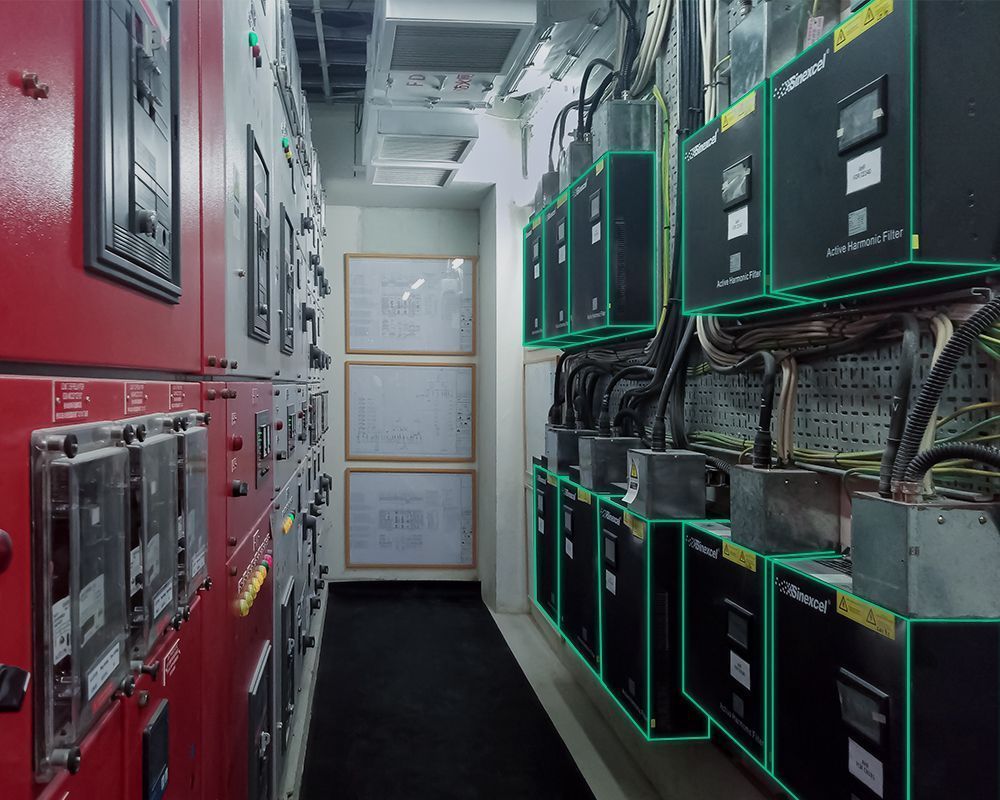

SINEXCEL AHF

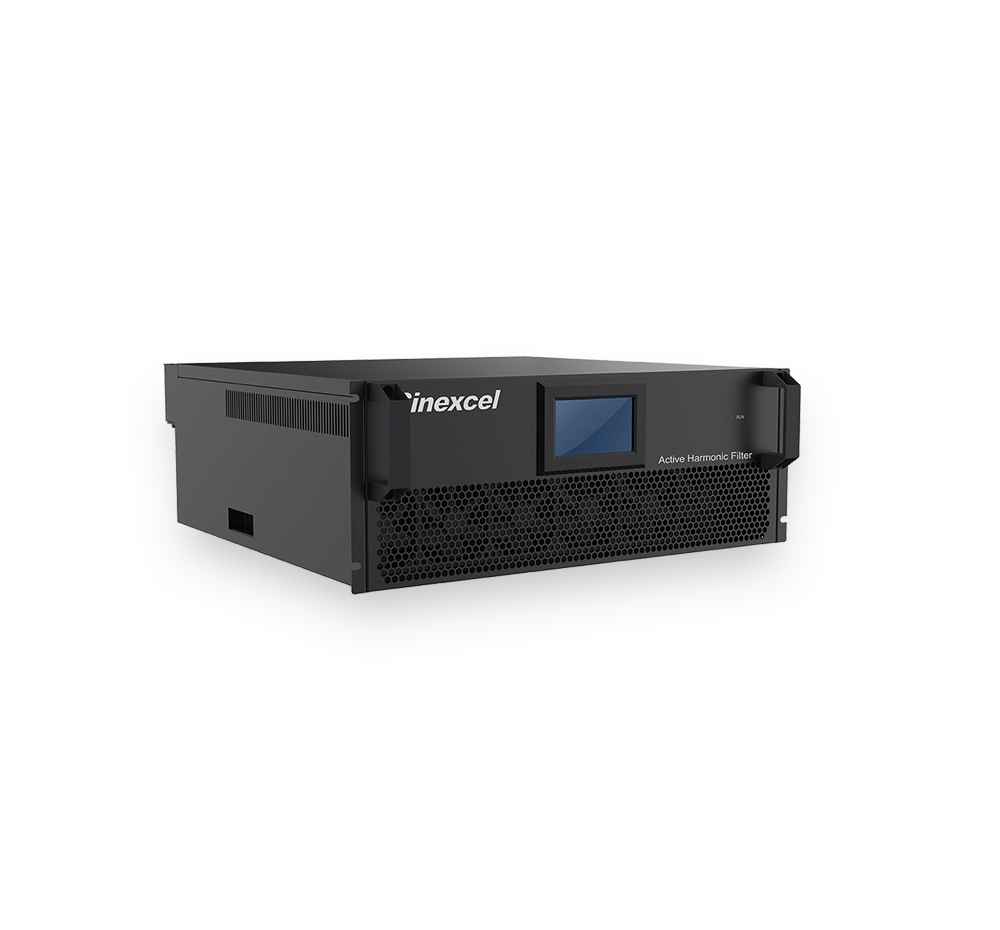

Módulo Estandar
N°1 de facturación a nivel mundial, dedicada a la aplicación de calidad de energía de bajo voltaje, capacidad de módulo único que cubre 25A a 300A, unidades de instalación en paralelo ilimitada.
- Compensación de armónicos
- compensación de potencia reactiva
- equilibrio trifásico
Se pueden configurar 12 modos de funcionamiento según las diferentes necesidades. P.ej. “H + B + Q”: compensación armónica primero, luego balance trifásico, la capacidad residual puede usarse para compensación de potencia reactiva.
Certificación： CE/UL/DNV/RINA/CCS/BV
Capacidad:25/35/50/60/75/100/150/300
Eficiencia: ≥97%
Voltaje: 200V/400V/480V/600V/690V
Monitoreo: LED / HMI de 4.3 pulgadas / HMI de 7 pulgadas
Método de cableado:3P3W / 3P4W (misma unidad)
Rango de filtrado armónico: 2 ~ 50th
Frecuencia de conmutación: promedio de 20 KHz
Frecuencia nominal: 50 Hz / 60 Hz (rango de detección automática: 45 Hz ～ 62,5 Hz)
SINEXCEL PRO AHF
98.5% DE ALTA EFICIENCIA
Cada mejora de la eficiencia del 0,5% es un gran paso, SINEXCEL PRO AHF 3 * promoción de la eficiencia del 0,5% que conduce a un ahorro de energía de 12,972 KWH por año en comparación con los productos heredados con una eficiencia del 97%.
SINEXCEL PRO AHF La reducción de la pérdida de calor del 33% puede minimizar el efecto del calor, extender la vida útil del equipo y reducir los costos de mantenimiento.
Requisito de ventilación 390CFM aplicable para escenarios más industriales, fácil de personalizar los gabinetes de alta clasificación IP. Menor volumen de aire, menos ruido del ventilador, más adecuado para requisitos de bajo ruido en escenarios comerciales.
Eficiencia máxima: 98.5%
Voltaje: 400 V (228 V ~ 456 V)
Peso: 35kg
Dimensión: 500 * 550 * 190 (montado en bastidor) 500 * 190 * 550 (montado en la pared)
