SINEXCEL SVG (GENERADOR DE VAR ESTÁTICO)

MEJORA DE LA TECNOLOGÍA DE CORRECCIÓN DEL FACTOR DE POTENCIA

Tecnología 100% basada en inversores
control 100% digital y de semiconductores
compensación 100% inteligente
Compensación de potencia reactiva
Equilibrio trifásico
Estabilización de voltaje

PFC BASADO EN INVERSOR

LA NUEVA TECNOLOGÍA ACTUALIZÓ EL ANTIGUO REQUISITO DE PFC

Cuando hablamos de redes inteligentes, cuando hablamos de actualización tecnológica. La búsqueda principal es energía fuerte, control preciso, sistema estable

SVG funciona como una fuente de energía reactiva dinámica, adopta componentes de computación de alta velocidad como DSP / IGBT, combinándose con un programa de control súper preciso, siguiendo la variación de corriente de la red en tiempo real, mejorando el valor de PF a 0,99 en 15 ms.

PFC BASADO EN INVERSOR

COMPENSACIÓN DE UNA DIRECCIÓN MÁS PARA LOS USUARIOS FINALES

PF rezagado

Cargas inductivas

PF líder

Cargas capacitivas

PFC SIN ESCALONAMIENTOS

RENDIMIENTO DE COMPENSACIÓN MÁS PRECISO PARA LOS USUARIOS FINALES

Generador VAR estático Sinexcel

Comenzó desde 0,1 kvar para una compensación continua Compensación precisa totalmente realizada
Corrección de factor de potencia completo SVG de 15 ms de cambio rápido.

PFC BASADO EN INVERSOR

LA NUEVA TECNOLOGÍA ACTUALIZÓ EL ANTIGUO REQUISITO DE PFC

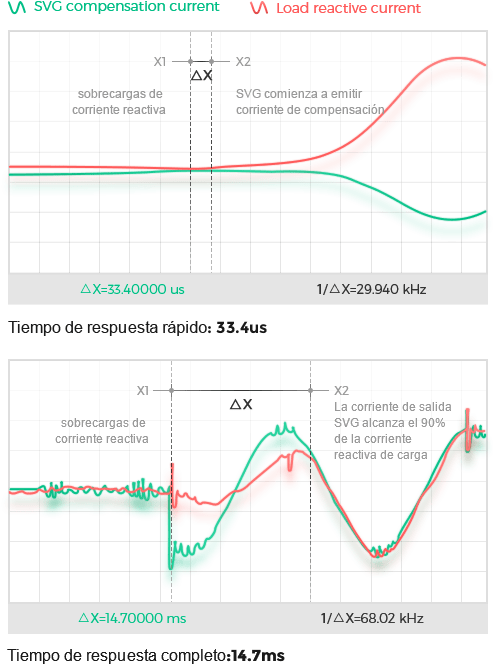

Compensación completa ultrarrápida de 15 ms

Proceso de operación completo que incluye detección de corriente de carga, cálculo de potencia reactiva, corriente de compensación de salidas SVG en tiempo real.

Súper estable

Es menos probable que se vea influenciado por los cambios de impedancia y voltaje del sistema, sin miedo a los sistemas de alto THDI

Gran actuación

Valor de FP hasta 0,99

Compensación basada en el inversor

UNA SOLUCIÓN DE INGENIERÍA MÁS FLEXIBLE PARA USUARIOS FINALES

El circuito de electrónica de potencia con diseño de control DSP hace que la huella de SVG se reduzca entre 1/2 y 2/3 en comparación con las soluciones PFC tradicionales de la misma capacidad.

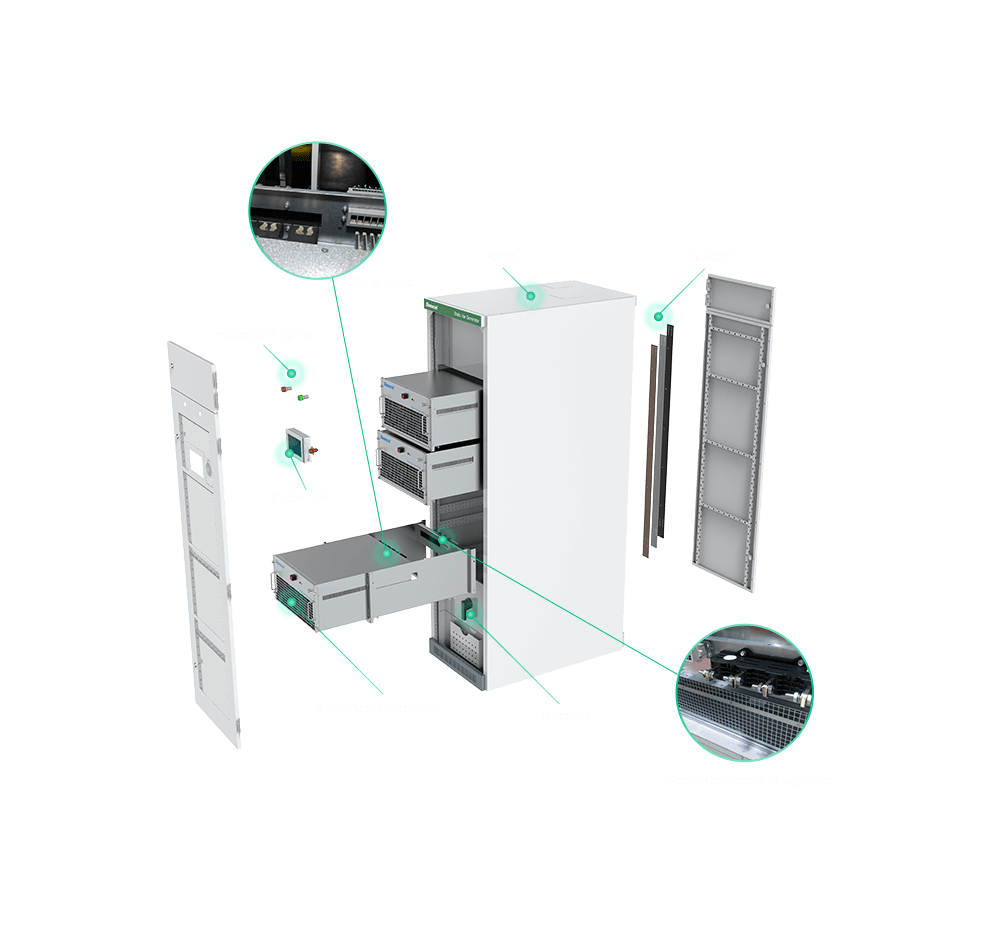

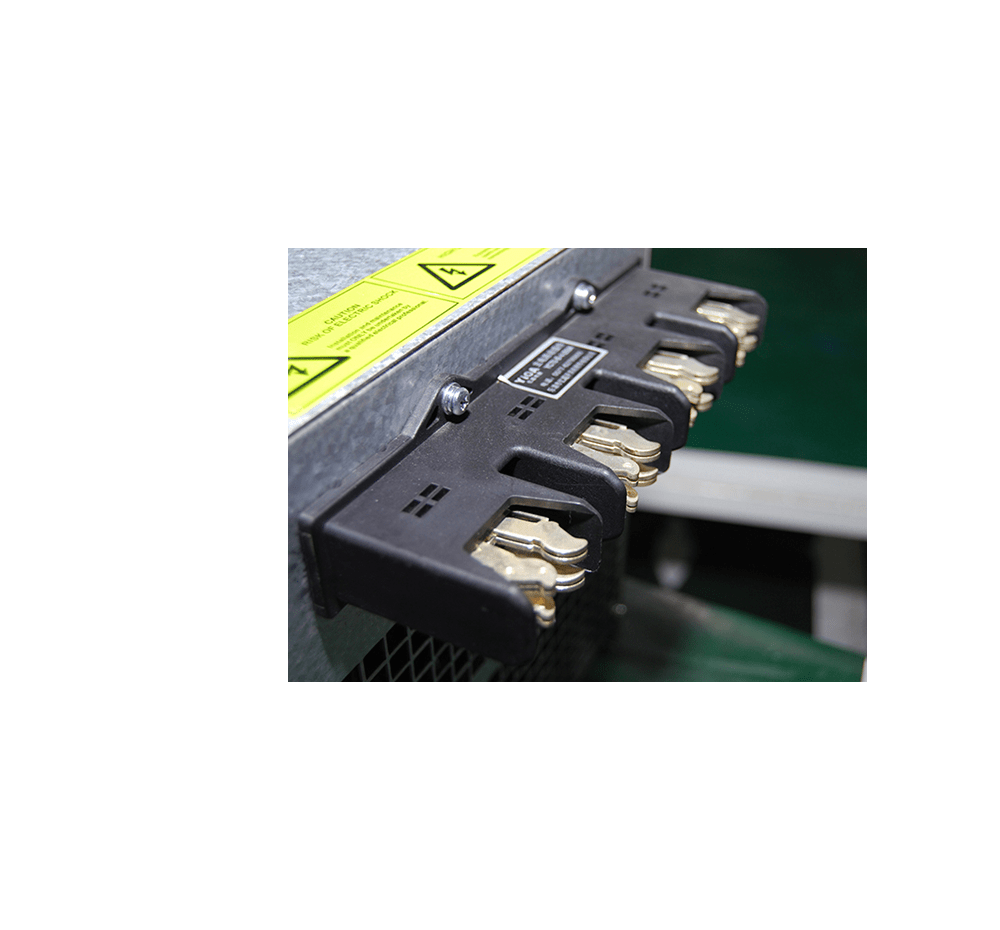

PLUG SUITE

Ayude a los clientes a construir su propio armario de enchufes. Sinexcel puede ofrecer una unidad SVG con conjunto de enchufes, sistema de monitoreo, luces indicadoras de alarma, luego el cliente puede construir su propio gabinete de enchufes en el sitio. Enchufe el gabinete, sin cableado, fácil de integrar y reemplazar la unidad, una solución más conveniente y rentable para nuestros clientes.

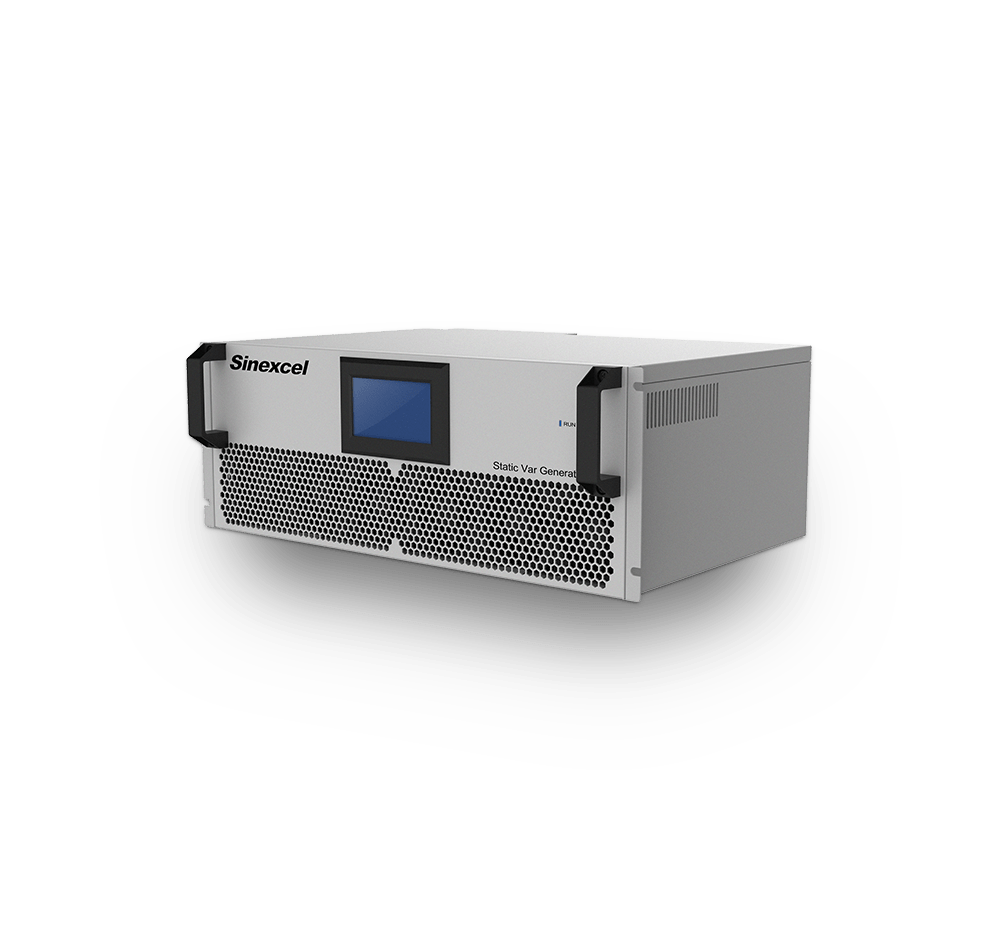

SVG ESTÁNDAR DE SINEXCEL

Capacidad: 200V(176V~264V): 35kvar
400V(228V~456V): 30/50/100kvar
480V(384V~552V): 30/40/50/80kvar
600V(420V~690V): 40/50/80/100kvar
690V(483V~793V): 40/50/80/120kvar
Eficiencia: ≥97%

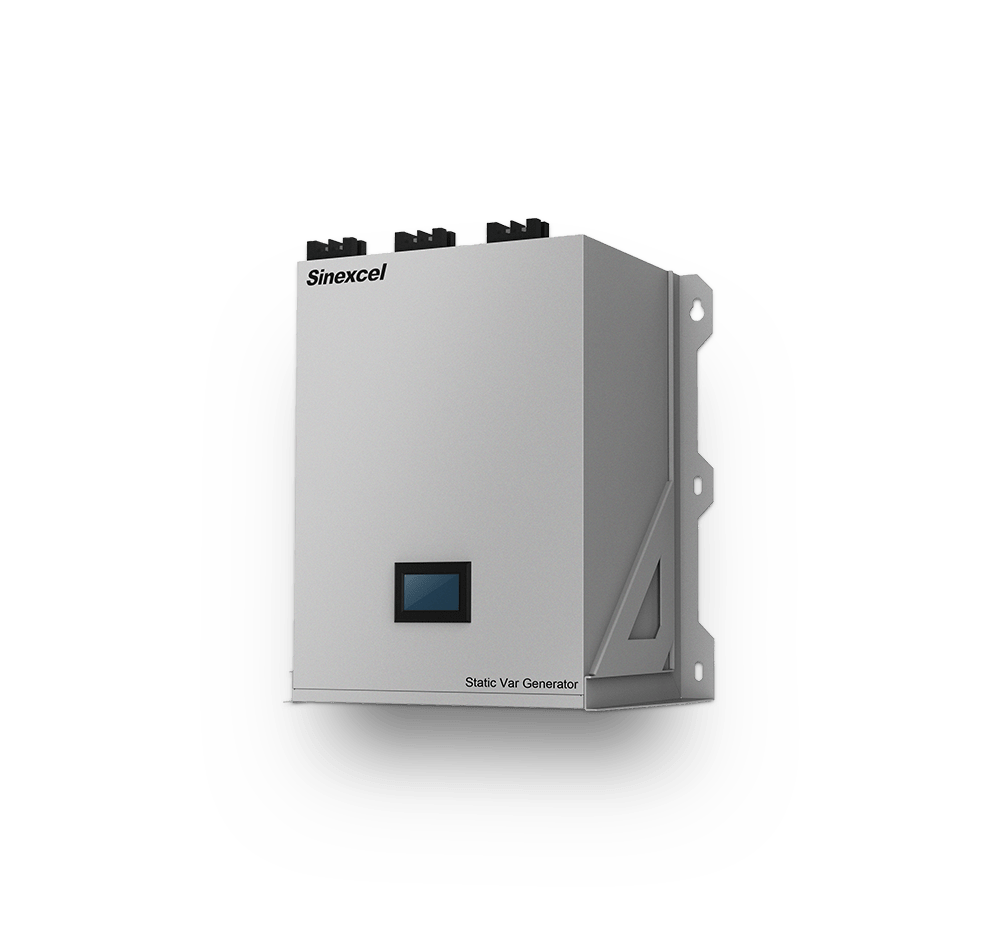

Tipo: montado en bastidor, montado en la pared
Método de cableado: 3P3W / 3P4W (misma unidad)
Frecuencia nominal: 50Hz / 60Hz (rango de detección automática: 45Hz ～ 62Hz)
Función: compensación de potencia reactiva. Equilibrio trifásico, regulación de voltaje
Modo de operación:Se pueden configurar 6 modos de operación de acuerdo con diferentes necesidades. P.ej. “Q + B”: compensación de potencia reactiva primero, luego balance trifásico.

Descargar PDF

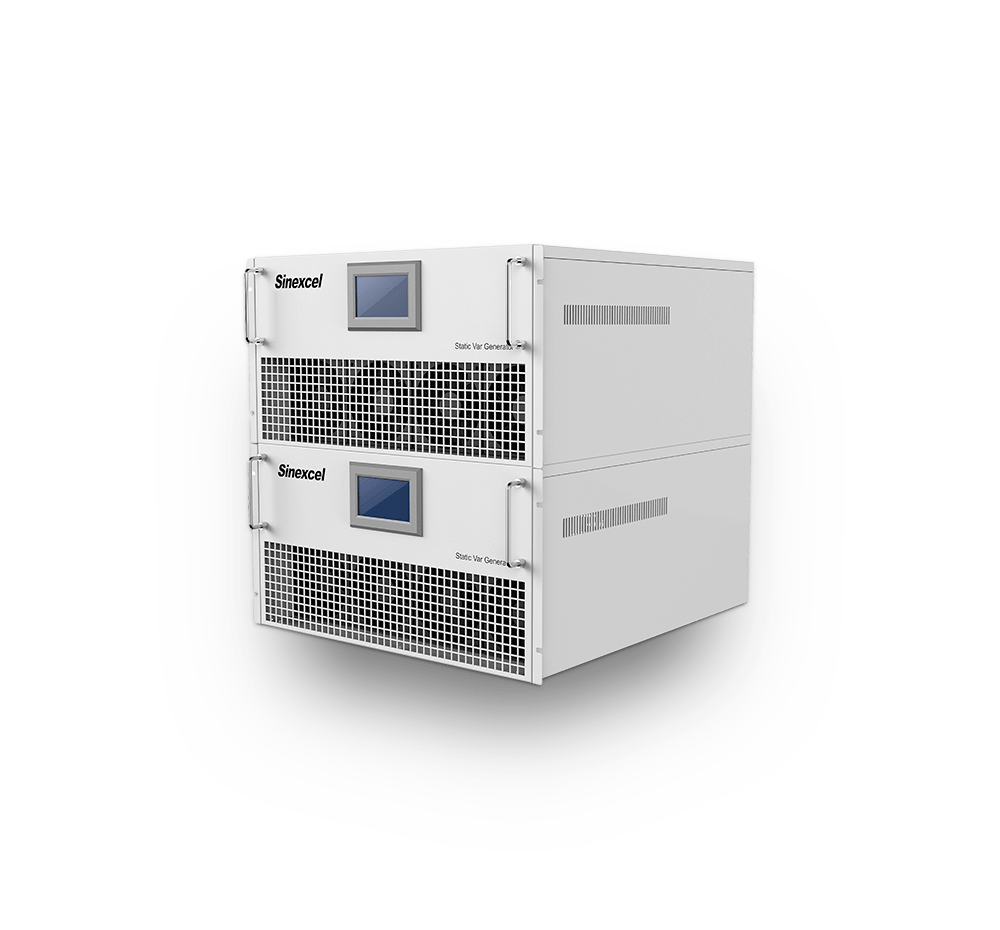

SINEXCEL 200K VAR SVG

Capacidad: 200kvar
Eficiencia: 400V (228V~456V); 200V(176V~264V)
Voltaje: ≥97%
Tipo:montado en bastidor, montado en la pared
Método de cableado: 3P3W / 3P4W (misma unidad)
Frecuencia nominal: 50Hz / 60Hz (rango de detección automática: 45Hz ～ 62Hz)
Función: compensación de potencia reactiva. Equilibrio trifásico, regulación de voltaje
Modo de operación:Se pueden configurar 6 modos de operación de acuerdo con diferentes necesidades. P.ej. “Q + B”: compensación de potencia reactiva primero, luego balance trifásico.

SINEXCEL PRO SVG

98.5% DE ALTA EFICIENCIA

Cada mejora de la eficiencia del 0,5% es un gran paso, Sinexcel PRO SVG 3 * promoción de la eficiencia del 0,5% que conduce a un ahorro de energía de 12,972 KWH por año en comparación con los productos heredados de 97% de eficiencia.

PRO Sinexcel SVG La reducción de la pérdida de calor del 33% puede minimizar el efecto del calor, extender la vida útil del equipo y reducir los costos de mantenimiento.

390CFM ventilation requirement applicable for more industrial scenarios, easy to customize the high IP rating cabinets. Lower air volume, less fan noise, more suitable for low noise requirements in commercial scenarios.

Capacidad: 100kvar
Eficiencia máxima: 98.5%
Voltaje: 400 V (228 V ~ 456 V)
Peso: 35kg
Ruido: <56dB

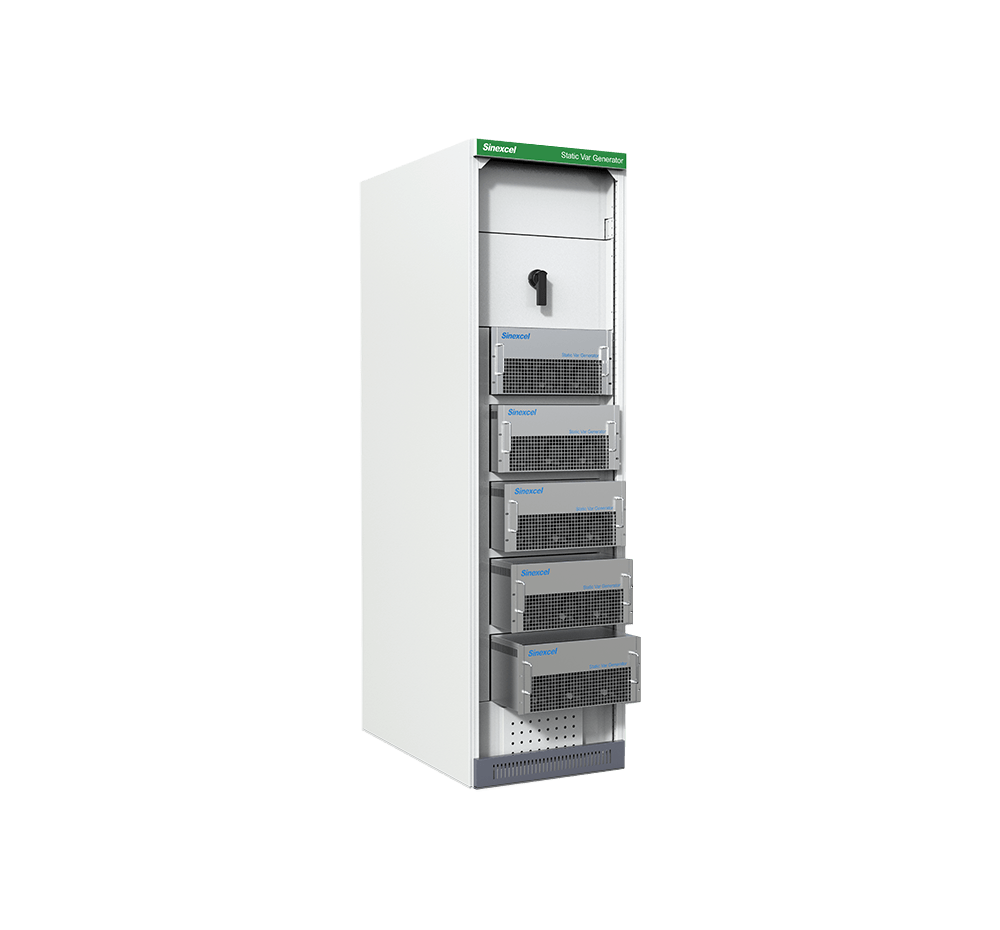

UNIDAD DE CONEXIÓN EN CALIENTE

Sin cableado, fácil de instalar, conveniente para el reemplazo, reduce el MTTR (tiempo medio de reparación), mejora la estabilidad del sistema, se puede ofrecer con gabinete de enchufe o conjunto de enchufe, con el cual el cliente puede construir su propio gabinete de enchufe.

Capacidad: 50kvar, 100kvar
Voltaje: 400V (228V~456V)
Monitoreo: LED / HMI de 7 pulgadas
Método de cableado: 3P3W / 3P4W (misma unidad)
Eficiencia: ≥97%
Tipo: montado en bastidor
Frecuencia nominal:50Hz / 60Hz (rango de detección automática: 45Hz ～ 62Hz)
Función: Compensación de potencia reactiva. Equilibrio trifásico, Regulación de voltaje
Modo de operación: Se pueden configurar 6 modos de operación de acuerdo con las diferentes necesidades, por ejemplo, “Q + B”: compensación de potencia reactiva primero, luego balance trifásico.
