Autotransformador de bajo voltaje con filtro de armónicos LINEATOR™

El uso de variadores de velocidad de 6 pulsos y otros equipos de conversión de energía estática ha crecido rápidamente en los últimos años. Con este crecimiento ha surgido la preocupación por el nivel de armónicos de corriente generados por dichos equipos. Las corrientes armónicas y la distorsión de voltaje que crean estas corrientes pueden tener efectos devastadores en un sistema de distribución de energía y su equipo conectado. Los métodos actuales de tratamiento de armónicos en aplicaciones VFD de 6 pulsos de bajo voltaje donde la clasificación de voltaje del VFD
es diferente del voltaje de servicio, requieren un reemplazo especial VFD de 18 pulsos o un transformador separado para igualar el voltaje VFD de 6 pulsos existente junto con sintonizado.
filtros pasivos o costosos filtros activos. El innovador AutoTranslineator™ es el mejor avance en el área de mitigación pasiva de armónicos de bajo voltaje disponible en la actualidad. Ningún otro dispositivo en el mercado puede cumplir con los límites de IEEE STD 519 con un tamaño, eficiencia y costo equivalentes. Cuando la aplicación requiere tratamiento de armónicos para aplicaciones  VFD de 6 pulsos de bajo voltaje donde la clasificación de voltaje VFD es diferente del voltaje de servicio, el AutoTranslineator™ es la única opción lógica.

• Trata todos los armónicos principales generados por variadores de velocidad y otras
  cargas rectificadoras trifásicas de 6 pulsos (5, 7, 11, 13…).
• Se aplica fácilmente a la entrada de un solo VSD o grupo de VSD’s
• No es necesario cambiar de fase contra otros VSD’s
• No es necesario realizar costosos estudios de armónicos
• Cumplirá con el estándar IEEE 519 para distorsión de corriente y voltaje
• Distorsión de demanda de corriente de entrada < 8 % en todo el rango operativo
• Factor de potencia 0,98 en atraso a 0,95 en adelanto sobre el rango de funcionamiento
  normal
• Compatible con generadores de motor ya que la reactancia capacitiva es < 15 % de los KVA
  nominales, incluso con cargas ligeras
• No resonará con otros componentes del sistema de energía
• No será sobrecargado por otras fuentes armónicas del lado de la línea
• Suprime las sobretensiones causadas por la conmutación de condensadores y otras cargas
  de cambio rápido
• La eliminación de los armónicos mejora el factor de potencia general del sistema
• Se usa en aplicaciones de bajo voltaje donde es necesario reducir o aumentar el voltaje de
  la línea para que coincida con el voltaje de un VDF de 6 pulsos o una carga rectificadora
• Reduce la interferencia de RF generada por VDF

LINEATOR™ de servicio extremo

Autotransformador de Baja Tensión con Filtro Armónico
Rendimiento multipulso para variadores de frecuencia de 6 pulsos en servicio de bajo voltaje

Para entornos extremos, como una distorsión de voltaje de fondo excesiva (5 % a 12 % VTHD), ambiente alto (hasta 55 ºC) o gran elevación (más de 3000 pies), Mirus ahora ofrece un modelo de servicio extremo para su Lineator AUHF. Nuestro Lineator AUHF estándar ya supera a cualquier otro filtro de la competencia al garantizar el rendimiento cuando la distorsión de la tensión de fondo
llega al 5 %. Sin embargo, en algunas aplicaciones, como embarcaciones marinas, plataformas de perforación y campos petrolíferos equipados con bombas eléctricas sumergibles (ESP), los niveles de distorsión de voltaje existentes a menudo superan el 5%. Además, cuando los niveles de temperatura ambiente exceden los 40 ºC o en elevaciones más altas donde el aire es más delgado, se requiere un filtro más robusto. El modelo Lineator-ED cumplirá este desafío.

Filtro de armónicos pasivo para VFD trifásicos que funcionan con suministro monofásico

En ubicaciones remotas, como granjas, campos de golf, campos de petróleo y gas y áreas residenciales, los variadores de velocidad trifásicos estándar se utilizan a menudo como convertidores de fase para alimentar motores trifásicos cuando solo hay energía monofásica
disponible. El Lineator™ 1Q3 es ideal para sistemas como agua y aguas residuales, gatos de bomba, irrigación y muchos otros.

El Lineator-1Q3™ ha sido diseñado para abordar esta aplicación al aceptar una entrada monofásica y suministrar un suministro casi trifásico al VFD. Esto reducirá significativamente tanto la distorsión de la corriente armónica de entrada (hasta 10 veces) como la corriente de ondulación de CC dentro del VFD. La reducción de la corriente de ondulación permite una reducción menor del VFD que, en muchos casos, compensará el costo del Lineator-1Q3™. Para obtener más información sobre Lineator™ 1Q3, comuníquese con su representante local de Mirus.

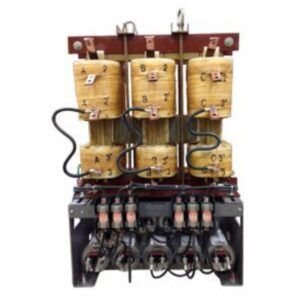

LINEATOR™ de alto rendimiento para aplicaciones de ventilador EC
